MODELO A ESCALA 1:72 de un Humvee M1046 con torreta lanzamisiles, kit de Dragon Models - Paso a paso
Como los Humvees (versión militar) y las Hummers (Versión Civil) son los modelos de carro preferidos por mi, por supuesto tenia que armar un modelo de Plastimodelismo, valga la rebuznancia :) .
Este kit doble de la marca Chino americana, Dragon Models, bellamente detallado y con piezas perfectas, e incluso llantas en caucho (poco común en kits de esta escala) era uno de los mejores kits para esta tarea.
Aquí el contenido del Kit Doble el modelo que queda es el M1045 TOW
Como siempre al armar un modelo, el primer paso es la consulta referencial del modelo real, ver fotos, datos históricos, datos técnicos, de ser el caso variedades de color o pintura e incluso tipos de camuflado, en fin todo lo que lleve a un correcto terminado.
Luego leer el instructivo, que en este caso viene bellamente ilustrado y muy practico, en su mayoría, algunos pasos no están pero se sobre entienden, y elegir en tal caso las variantes de armado que puede presentar el modelo.
Uno de los mejores instructivos ya que es casi una guía FOTOGRÁFICA de como armar el/los modelos, al final los esquemas de camuflado, calcas y pintura.
Luego de hecho el análisis del modelo, el instructivo y de haber lavado las piezas con agua y jabón de loza (o desengrasante) para dejarlas secas y listas para el corte y pulido, procedemos como "Jack el destripador"... por partes a cortarlas con la herramienta respectiva, bisturí o cutter, una pequeña pinza de corte, o un cortafríos pequeño como los usados en electrónica, también es una buena herramienta, de acuerdo a los paso a paso que diga el instructivo.
Para seguir el paso a paso en fotos, da clic en mas información para desplegar
Aquí seguimos un paso a paso, que espero no sea demasiado largo, pero que de seguro espero sea un buen material de referencia para todos los colegas modelistas.
Las piezas para armar uno de estos Humvees están compuestas por:
Cuatro arboles o "Sprues" con partes de plástico gris semirigido, dos grandes y dos pequeños,
La carrocería en una pieza aparte... y he aquí lo interesante y una de las cosas que me fascino de este kit, la cubierta en "plástico transparente" !!!! que incluye las puertas (en una bolsita aparte), así mismo como decía el juego de llantas en caucho o goma, y para terminar, las partes de los Bompers en fotocortado de bronce (en una bolsita aparte).
Todo acompañado de su hoja de calcas (en la foto encima de otro proyecto de Plastimodelismo)
Una foto para probar que son ruedas de caucho junto al respectivo rin en plástico
rígido
Una vez identificadas las partes procedemos al corte y ensamble paso por paso:
En este caso empezamos por el interior de la carrocería con las sillas y la preparación de las llantas en sus respectivos rines.
Luego unas "micropiezas" como el bastón de cambios y accesorios internos de la carrocería, los cuales a trabajar con pinza y sumo cuidado, por ejemplo el panel frontal llevaba encima una pieza pegada que había que trabajar con un rayado previo para facilitar y reforzar su adherencia al pegarla
(Dentro de la regla se ven algunas de las micropiezas)
Luego de completar los pasos respectivos, pasamos a la parte mecánica el Chasis de soporte de la carrocería y las llantas.
Detalle de las herramientas usadas para el corte de las piezas del "Sprue", para no dañarlas al cortarlas.
de la precisión en el empalme de estas piezas depende mucho que las llantas queden rectas, y en general todo el conjunto.
Aqui todo el conjunto montado:
Ahora armar el estuche de los misiles antitanque del TOW ((Tube-launched, Optically tracked, Wire-guided) ¿Que es un TOW?
Las piezas sobre el instructivo:
Asi poco a poco se fueron siguiendo los pasos algunos quedaron sin fotos, y seguimos:
Ya es hora de un verde oliva, en este caso ya no recuerdo que pintura use pero si mal no recuerdo fue Acrílica de Tamiya aquí aplicado a buen pincel sobre la carrocería y decidí montar uno de los TOW sobre un soporte, el cual también se pinto directo en el Sprue antes de cortar (en algunos casos esto facilita las cosas), asi como el estuche de los misiles:
Ya había pintado la carrocería en color arena mate y se hizo el proceso de ensamble, de las partes respectivas chasis y carrocería, así mismo se pintaron los tubos de los TOW con la ayuda de las fotos de referencia
Aquí el proceso de fabricación de la imitación de "Alambrado de Puas", el soporte es de una pinza de soldar estaño.
Ya casi finalizando, monte las llantas en sus respectivos rines sobre unos palillos para la pintura en color negro mate.
Asi listas para ensamblar en el chasis que también fue previamente pintado a pincel, en tonos verdes y negruzcos.

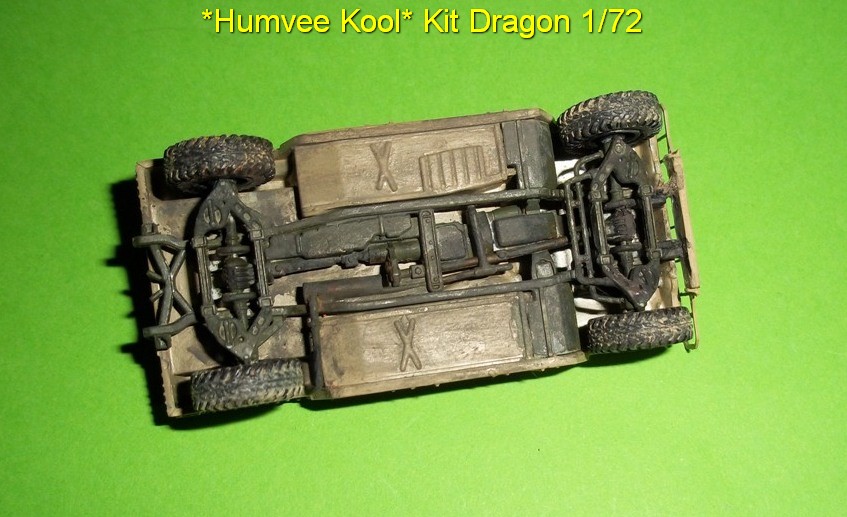

Una vez seco el conjunto de la anterior foto, así queda el ensamble de las llantas con algunos detalles de pintura.
Detalles de ensuciado o desgaste con técnica de "pincel seco", simulando ambiente de arena de desierto.
Luego de esperar un tiempo prudencial del secado de pintura y pegante, que es normalmente un día, procedí a armar la cubierta, en este caso escogí la opción transparente, que solo van pegadas las puertas, pero no va pegada a la carrocería para poder levantarla.
Luego venia el dilema de armar la torreta de forma que quedara giratoria y con su respectivo TOW encima de la misma. use una adaptación con una tarjeta plástica y unas tiritas de "sprue" sobrante para fabricar una parte que facilitara esta labor.
Se aprecia el trabajo de ensamble, copiado de un kit de Revell para el giro de la torreta y la pintura de las bisagras del baul.
Aqui finalmente el conjunto de torreta montado
Luego la prueba de ajuste entre esta cubierta y la carrocería previamente armada
Aqui los dos conjuntos para ensamblar (sin pegar) y con opción de baúl abierto para ver su interior
Teniendo en cuenta que uno de los detalles mas delicados de trabajar eran los fotocortados correspondientes a los "bomperes" o parrillas de defensa, fue lo que se dejo de ultimo, junto con los pequeños espejos retrovisores... todo pintado con pintura acrílica tamiya, el agarre en los fotocortados fue optimo, aquí las fotos
Trabajo concluido....Gracias por llegar hasta aquí.... finalmente una foto con un TOW en su soporte externo.
Hasta la próxima... y no olviden sus comentarios
